一起了解熱處理設備的分類
發布人：admin 時間：2022-04-16 點擊量：1015
熱處理設備是指用于實施熱處理工藝的裝備。在熱處理車間內還有維持熱處理生產所需的燃料、電力、水、氣等動力供應設備，起重運輸設備和生產安全及環保設備。

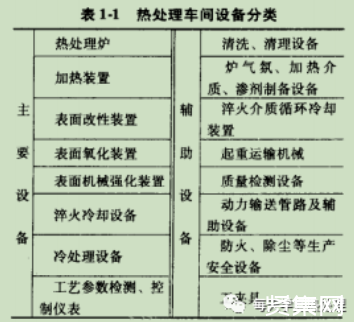

通常把完成熱處理工藝操作的設備稱為主要設備。把與主要設備配套的和維持生產所需的設備稱為輔助設備。熱處理車間內設備的分類如表所示。
1、熱處理主要設備
（1）熱處理爐
熱處理爐是指具有爐膛的熱處理加熱設備。因在加熱過程中爐膛首先被加熱，再參與對工件的熱交換，所以熱處理爐的加熱性質屬間接加熱。
（2）加熱裝置
加熱裝置是指熱源直接對工件加熱的裝置。因此，其加熱性質屬直接加熱。其加熱方法可以是火焰直接噴燒工件，電流直接輸入工件將其加熱，工件內產生感應電流加熱工件及等離子體、激光、電子束沖擊工件而加熱等。
（3）表面改性裝置
這類裝置主要有氣相沉積裝置和離子注入裝置等。氣相沉積裝置是指通過在氣相中的物理、化學過程，在工件表面上沉積金屬或化合物涂層的裝置。子注入是把氮、金屬等的離子注入材料表面。這類工藝方法不同于傳統的通過加熱和冷卻發生相變而強化金屬的熱處理方法，是現代新興的一種改金屬表面性能的方法。
（4）表面氧化裝置
表面氧化裝置是指通過化學反應在工件表面生成一層致密的氧化膜的裝置。它由一系列槽子組成，通常稱發藍槽或發黑槽。
（5）表面機械強化裝置
表面機械強化裝置是指利用金屬丸拋擊或壓力輥壓或施加預應力，使工件形成表面壓應力或預應力狀態的裝置，有拋丸機和輥壓機等。
（6）淬火冷卻設備
淬火冷卻設備是指用于熱處理淬火冷卻的裝置，有各種冷卻介質的淬火槽、噴射式淬火裝置和壓力淬火 機等。
（7）冷處理設備
冷處理設備是指用于將熱處理件冷卻到0℃以下的設備。常用的裝置有冷凍機、干冰冷卻裝置和液氨冷卻裝置。
（8）工藝參數檢測、控制儀表
工藝參數檢測、控制儀表，通常是指對溫度、流量、壓力等參數的檢測、指示和控制儀表。
隨著計算機控制技術的應用，使對熱處理工藝參數控制的概念發生了根本性的變化，除常規的工藝參數控制外，還有工藝過程靜態和動態控制、生產過程機電一體化控制、計算機模擬仿真等。計算機的控制成為工藝過程和設備運行的指揮中心。
2、熱處理輔助設備
（1）清洗和清理設備
清洗和清理設備是指對熱處理前、后工件清洗或清理的設備。常用的清洗設備有堿水溶液、磷酸水溶液、有機溶劑（氯乙烯、二氯乙烷等）的清洗槽和清洗機以及配合真空、超聲波的清洗裝置。
清理設備有化學法的酸洗設備，機械法的清理滾筒、噴砂機和拋丸機，燃燒法的脫脂爐等。
（2）爐氣氛、加熱介質、滲劑制備設備
1）熱處理氣氛生成設備。這類設備有：由可燃物形成吸熱式和放熱式氣氛；從空氣中提取N2;由液氨分解或燃燒制備H2和N2氣氛；有機液分解氣氛和制H2等設備。
2）加熱介質制備設備。這類設備主要有鹽浴爐用鹽、流態化粒子及油的儲存、篩選、混料等裝置。
3）滲劑制備設備。這類設備主要有化學熱處理用的固體、液體、氣體滲劑，防工件加熱氧化涂料，增強工件對輻射熱吸收率的涂料等的儲存、混料和再生設備。
（3）淬火介質循環冷卻裝置
淬火介質循環冷卻裝置是指為維持淬火介質溫度而設置的淬火介質循環冷卻的裝置，主要包括儲液槽、泵、冷卻器和過濾器等。
（4）起重運輸設備
車間起重運輸設備是指用于車間內工件運輸、設備維修吊裝的機械設備，有時也用于工件裝出爐的吊裝。此類機械設備主要有：車間起重機、運工件的車輛、傳輸工件的輥道和傳送鏈等。
（5）質量檢測設備
質量檢測設備是指對熱處理件進行質量檢測的設備。此類設備范圍很廣，有金相組織、力學性能、工件尺寸、缺陷探傷和殘余應力等檢測設備。
（6）動力輸送管路及輔助設備
動力輸送管路和輔助設備是指提供給熱處理設備的電力、燃料、壓縮空氣、蒸汽、水等動力的管路系統和附屬的裝置。主要有管路系統、風機、泵、儲氣罐及儲液罐等。
（7）防火除塵等安全環保設備
通常把完成熱處理工藝操作的設備稱為主要設備。把與主要設備配套的和維持生產所需的設備稱為輔助設備。熱處理車間內設備的分類如表所示。
（1）熱處理爐
熱處理爐是指具有爐膛的熱處理加熱設備。因在加熱過程中爐膛首先被加熱，再參與對工件的熱交換，所以熱處理爐的加熱性質屬間接加熱。
（2）加熱裝置
加熱裝置是指熱源直接對工件加熱的裝置。因此，其加熱性質屬直接加熱。其加熱方法可以是火焰直接噴燒工件，電流直接輸入工件將其加熱，工件內產生感應電流加熱工件及等離子體、激光、電子束沖擊工件而加熱等。
（3）表面改性裝置
這類裝置主要有氣相沉積裝置和離子注入裝置等。氣相沉積裝置是指通過在氣相中的物理、化學過程，在工件表面上沉積金屬或化合物涂層的裝置。子注入是把氮、金屬等的離子注入材料表面。這類工藝方法不同于傳統的通過加熱和冷卻發生相變而強化金屬的熱處理方法，是現代新興的一種改金屬表面性能的方法。
（4）表面氧化裝置
表面氧化裝置是指通過化學反應在工件表面生成一層致密的氧化膜的裝置。它由一系列槽子組成，通常稱發藍槽或發黑槽。
（5）表面機械強化裝置
表面機械強化裝置是指利用金屬丸拋擊或壓力輥壓或施加預應力，使工件形成表面壓應力或預應力狀態的裝置，有拋丸機和輥壓機等。
（6）淬火冷卻設備
淬火冷卻設備是指用于熱處理淬火冷卻的裝置，有各種冷卻介質的淬火槽、噴射式淬火裝置和壓力淬火 機等。
（7）冷處理設備
冷處理設備是指用于將熱處理件冷卻到0℃以下的設備。常用的裝置有冷凍機、干冰冷卻裝置和液氨冷卻裝置。
（8）工藝參數檢測、控制儀表
工藝參數檢測、控制儀表，通常是指對溫度、流量、壓力等參數的檢測、指示和控制儀表。
隨著計算機控制技術的應用，使對熱處理工藝參數控制的概念發生了根本性的變化，除常規的工藝參數控制外，還有工藝過程靜態和動態控制、生產過程機電一體化控制、計算機模擬仿真等。計算機的控制成為工藝過程和設備運行的指揮中心。
2、熱處理輔助設備
（1）清洗和清理設備
清洗和清理設備是指對熱處理前、后工件清洗或清理的設備。常用的清洗設備有堿水溶液、磷酸水溶液、有機溶劑（氯乙烯、二氯乙烷等）的清洗槽和清洗機以及配合真空、超聲波的清洗裝置。
清理設備有化學法的酸洗設備，機械法的清理滾筒、噴砂機和拋丸機，燃燒法的脫脂爐等。
（2）爐氣氛、加熱介質、滲劑制備設備
1）熱處理氣氛生成設備。這類設備有：由可燃物形成吸熱式和放熱式氣氛；從空氣中提取N2;由液氨分解或燃燒制備H2和N2氣氛；有機液分解氣氛和制H2等設備。
2）加熱介質制備設備。這類設備主要有鹽浴爐用鹽、流態化粒子及油的儲存、篩選、混料等裝置。
3）滲劑制備設備。這類設備主要有化學熱處理用的固體、液體、氣體滲劑，防工件加熱氧化涂料，增強工件對輻射熱吸收率的涂料等的儲存、混料和再生設備。
（3）淬火介質循環冷卻裝置
淬火介質循環冷卻裝置是指為維持淬火介質溫度而設置的淬火介質循環冷卻的裝置，主要包括儲液槽、泵、冷卻器和過濾器等。
（4）起重運輸設備
車間起重運輸設備是指用于車間內工件運輸、設備維修吊裝的機械設備，有時也用于工件裝出爐的吊裝。此類機械設備主要有：車間起重機、運工件的車輛、傳輸工件的輥道和傳送鏈等。
（5）質量檢測設備
質量檢測設備是指對熱處理件進行質量檢測的設備。此類設備范圍很廣，有金相組織、力學性能、工件尺寸、缺陷探傷和殘余應力等檢測設備。
（6）動力輸送管路及輔助設備
動力輸送管路和輔助設備是指提供給熱處理設備的電力、燃料、壓縮空氣、蒸汽、水等動力的管路系統和附屬的裝置。主要有管路系統、風機、泵、儲氣罐及儲液罐等。
（7）防火除塵等安全環保設備
防火除塵等安全環保設備是指防治熱處理生產造成的粉塵、廢氣、廢液的裝置、預防和處理火災、爆 炸事故的裝置，主要有抽風機、廢氣裂化爐、廢液反應槽及防火噴霧器等。
